行业简介

无铅波峰焊是将熔融的液态焊料，借助于泵的作用，在焊料槽液面形成固定形状的焊料波，插装了元器件的PCB置于传送链上，经过某一特定角度以及一定的侵入深度穿过焊料波峰而实现焊点焊接的过程。由于焊接行业对温度要求非常严格，如果处理不好，就会造成焊点焊接失败，造成虚焊，漏焊等问题，结果就是产品合格率降低，很大的经济损失。因此需要实现自动化的温度监控，生产过程监控，提高产品合格率，减少经济损失，提高经济效益。下面就说说紫金桥监控组态软件在无铅波峰焊中的应用。

紫金桥监控组态软件的应用

使用紫金桥监控组态软件可以实现对无铅波峰焊工艺流程的监控，工艺参数分析，产量统计分析，报警记录的查询处理等功能。

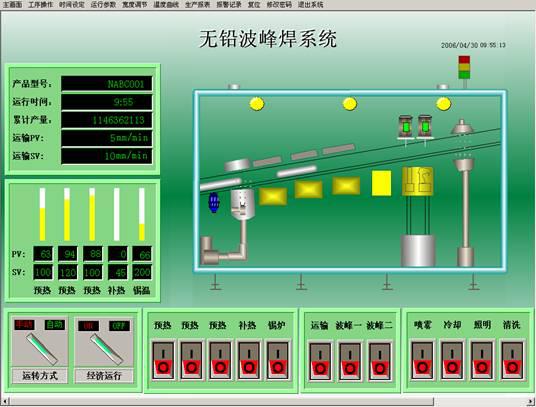

主界面：

实现对无铅波峰焊系统工艺流程的操作，工艺参数的实时监视。包括各工艺环节的打开关闭，各温度值的实时检测，报警。PCB板型号，产量，设备运行时间等参数的显示。

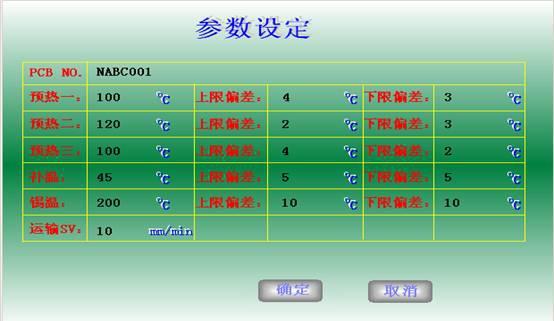

参数设置界面：

对无铅波峰焊工艺参数的设定。

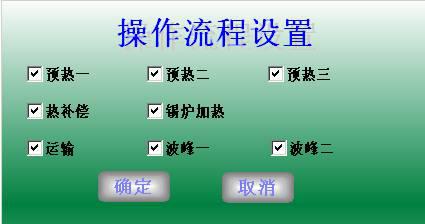

操作流程设置页：

完成对工艺流程的设置。

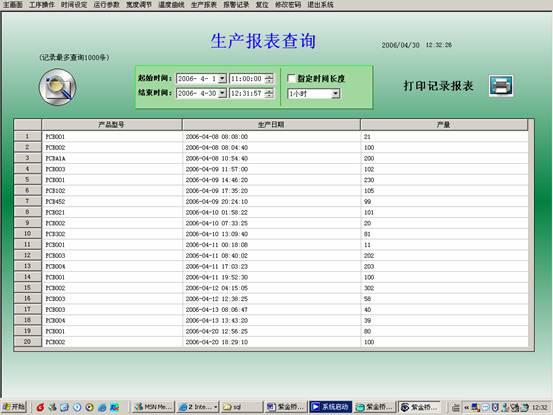

生产报表查询：

日报、月报、年报以及任意时间段的报表都可以通过该页面实现。

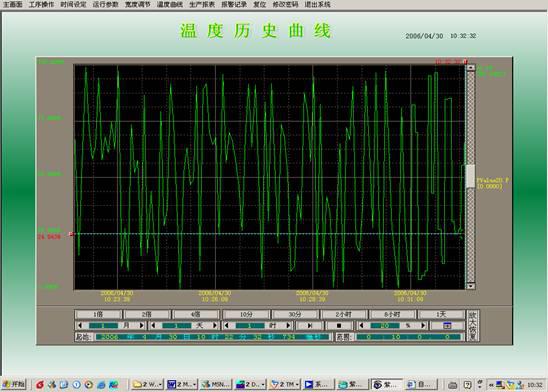

温度历史曲线：

查看分析预热一、二、三，补热、锡炉温度的走势图，计算分析工艺参数，工艺流程的合理性，优化工艺流程。

报警记录：

查看生产过程中的报警，对事故的事后分析。

结论

使用紫金桥监控组态软件对无铅波峰焊生产流程的全程监控，可以很好的提高产品的合格率，及时处理生产过程中出现的报警，合理优化工艺流程，合理设置工艺参数，给企业提供非常可观的经济效益。
