  • S7-1200/1500/S7-300PN连smart触屏适配器
  • 发布时间:2018/5/9 11:29:08   修改时间:2018/5/9 11:29:08 浏览次数:115
  • S7-1200/1500/S7-300PN连smart触屏适配器
  • 产品简介HMI-S71200用于西门子自带以太网接口的PLC(S7-1200、S7-1500、S7300PN等)和西门子SMARTLINE触摸屏的以太网通讯。


    产品描述:

    HMI-S71200用于西门子自带以太网接口的PLC(S7-1200、S7-1500、S7300PN等)和西门子SMARTLINE触摸屏的以太网通讯。

    HMI-S71200具备两个物理性接口,LAN1和LAN2口分别具备独立的局域网能力。其中LAN1口为一个双RJ45接口,具备交换机功能;LAN2口为单端口RJ45,用于SMARTLINE触摸屏的以太网连接。

    可以通过网页和搜索工具配置HMI-S71200的参数。

    典型应用:

    西门子精彩系列SMARTLINE触摸屏具有较高的性价比,但仅可用于连接S7-200。下图给出了实现S7-1200、S7-1500以太网连接SMARTLINE触摸屏的方法。


    安装和操作:

    1、将HMI-S71200安装在35mm导轨上,并外接24VDC电源;

    2、用一根网线连接HMI-S71200的LAN1和S7-1200PLC;

    3、用一根网线连接HMI-S71200的LAN2和SMARTLINE触摸屏。


    SMARTLINE触摸屏通过HMI-S71200实现与西门子S7-1200、S7-1500的以太网通讯,方法如下:

    1、运行WinCC flexible软件,选择SMARTLINE系列触摸屏型号并新建项目;

    2、双击【连接】,新建通讯连接,在【通讯设备通讯】中选择SIMATIC S7-200,【接口】选择以太网,HMI设备—【地址】输入触摸屏的IP地址,PLC设备—【地址】输入HMI-S71200的IP地址;


    3、建立变量

    SMARTLINE触摸屏通过HMI-S71200,可访问S7-1200、S7-1500的DB数据块、M区、Q区、I区。

    注意:软件中新建的变量与PLC的数据区对应关系:

    V区对应PLC的DB数据块;触摸屏的V区和PLC的DB数据块的对应关系与HMI-S71200模块中的【SMARTIE屏Mapping】参数有关,具体关系如下:

    当Mapping=1时:

    V0—V32767对应DB1.DBX32767;

    当Mapping=2时(DB最大长度10000):

    V0—V9999       对应DB100.DBX0—DB100.DBX9999

    V10000—V19999  对应DB101.DBX0—DB101.DBX9999

    V20000—V29999  对应DB102.DBX0—DB102.DBX9999

    V30000—V32767  对应DB103.DBX0—DB103.DBX2767

    当Mapping=3时(DB最大长度1000):

    V0—V999       对应DB100.DBX0—DB100.DBX999

    V1000—V1999   对应DB101.DBX0—DB101.DBX999

    V2000—V2999   对应DB102.DBX0—DB102.DBX999

    V3000—V3999   对应DB103.DBX0—DB103.DBX999

    V32000-V32767  对应DB132.DBX0—DB132.DBX767

    M区对应PLC的M区

    Q区对应PLC的Q区

    I区对应PLC的I区

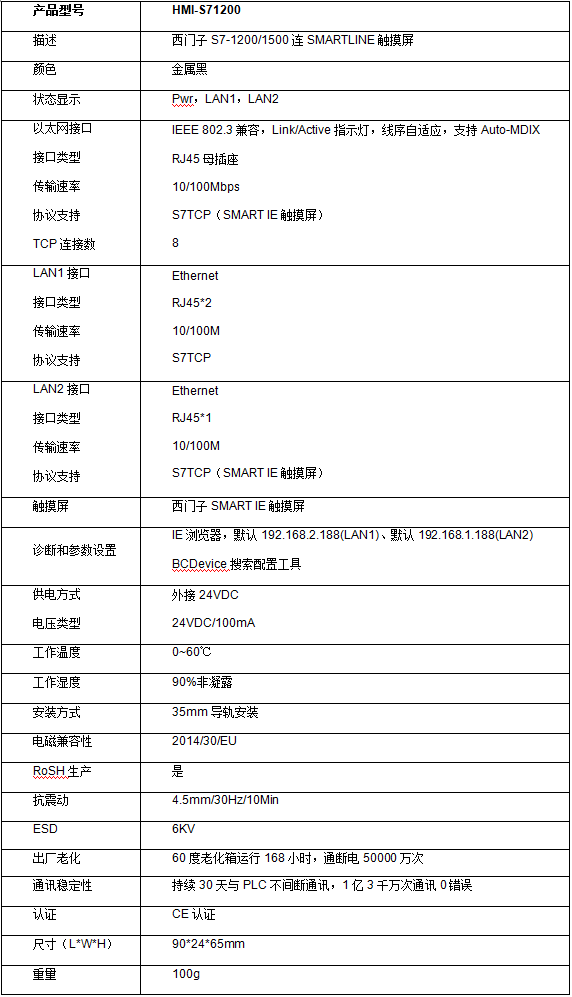

    技术参数:
