  • 台达DVP系列PLC以太网通讯模块BCNet-DVP
  • 发布时间:2017/8/8 11:45:25   修改时间:2017/8/8 11:45:25 浏览次数:1402
  • 产品简介BCNet-DVP是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于台达DVP-ES/ES2/EX2/EC3/EH3、DVP-SV2/SS2/SA/SX2、DVP-10PM/20PM等多个系列PLC的以太网数据采集,非常方便构建生产管理系统。
    BCNet-DVP采用模块化设计,不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。

    功能

    1、安装在35mm的导轨上,COM1口直接连接至DVP的MD8编程通讯圆口,并扩展一个COM2口用于触摸屏通讯。BCNet-DVP可直接从PLC编程通讯口获取电源,也可外接24VDC电源。

    2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。

    3、自动匹配PLC和HMI串行参数,无需额外配置。

    4、实现与台达编程软件WPLSoft、ISPSoft的以太网通讯,通过以太网进行程序的读出/写入(包括RUN中写入功能)/比对,可编程控制器运行监视等功能。

    5、支持台达以太网协议通信,可以通过上位机系统对可编程控制器进行软元件数据的读出/写入,通过上位机软件(组态王、KepWare OPC服务器等)选择台达以太网驱动后,方便快捷访问。

    6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区对应台达DVP的软元件地址。

    7、特定的BCNetTCP/IP协议直接映射到计算机串行端口,支持上位软件(编程软件FPWIN GR、组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等)方便快捷访问。

    8、采用ModbusTCP通信协议或者端口映射的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与台达DVP的数据通讯,方便开发生产管理系统。

    9、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。

    10、可实现WPLSoft、ISPSoft、BCNetTCP透传、ModbusTCP连接方式,允许6台PC同时采集PLC数据,且连接协议方式任意使用。

    11、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

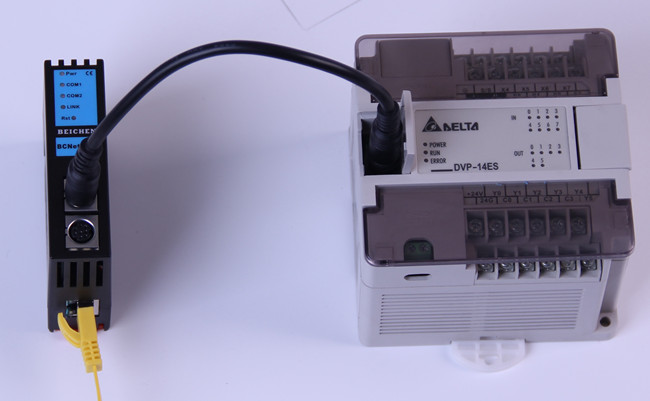

    模块安装

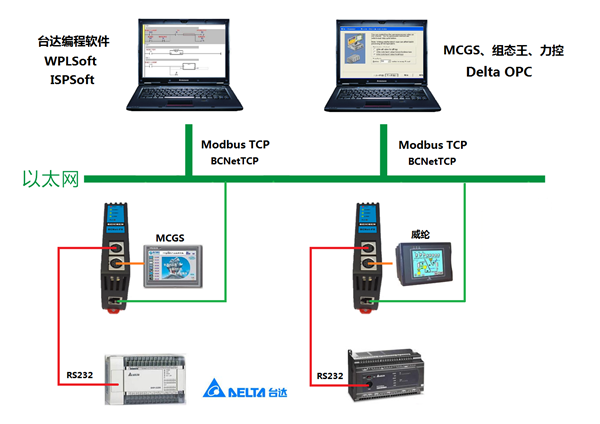

    典型应用

    1、以太网编程、上下载程序、上位监控(组态王、MCGS、力控、IFIX、INTOUCH)、设备联网。

    2、 实现编程软件WPLSoft与DVP-ES的通讯

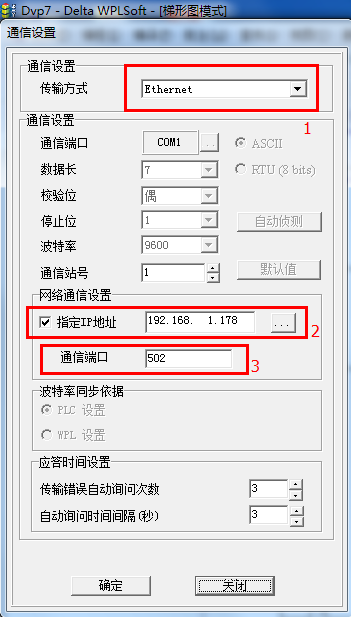

    1)打开编程软件WPLSoft,在菜单栏中选择“设置”里的“通讯设置”,选择以太网,并输入BCNet-DVP的IP和端口号;

    2)点击“上载程序”图标,在对话框中点击“确认”;

    3)软件相应的执行上载通讯,直至完成,点击OK;

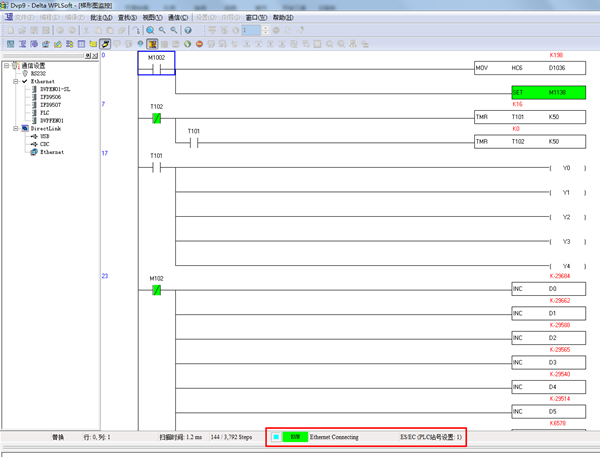

    4)点击监视图标,即可开始程序的监视功能;

    3、 实现编程软件ISPSoft与DVP-ES的通讯

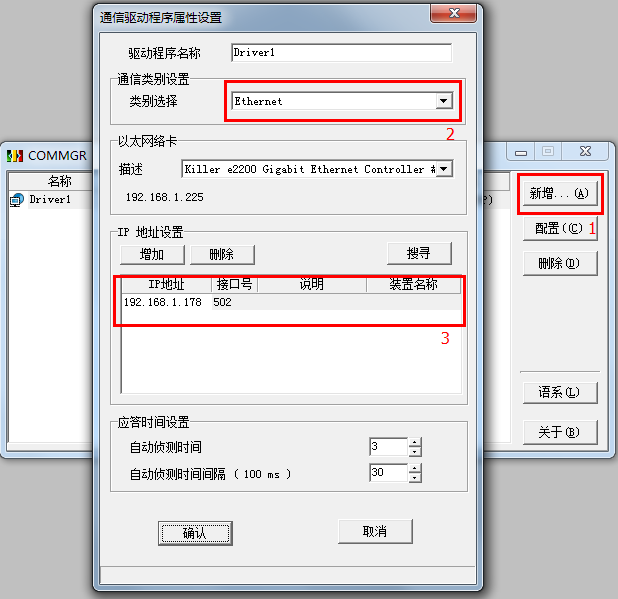

    1)使用ISPSoft编程软件前,首先配置COMMGR通信插件,打开COMMGR配置如下图;

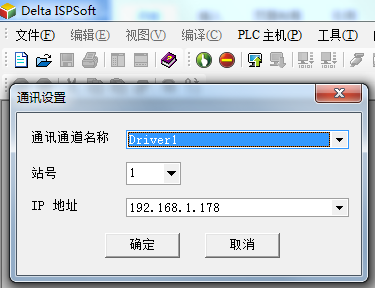

    2)打开ISPSoft编程软件,在通讯设置中,选择COMMGR中配置的Driver1;

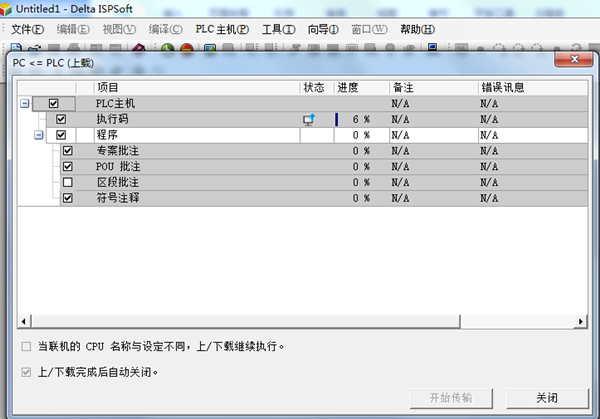

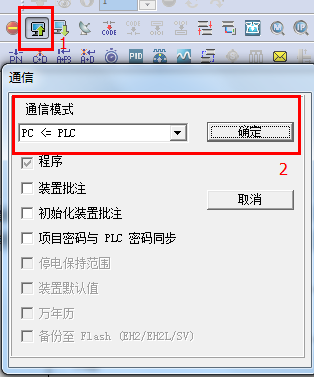

    3)点击上传PLC图标,进行PLC程序的上载,如下图;

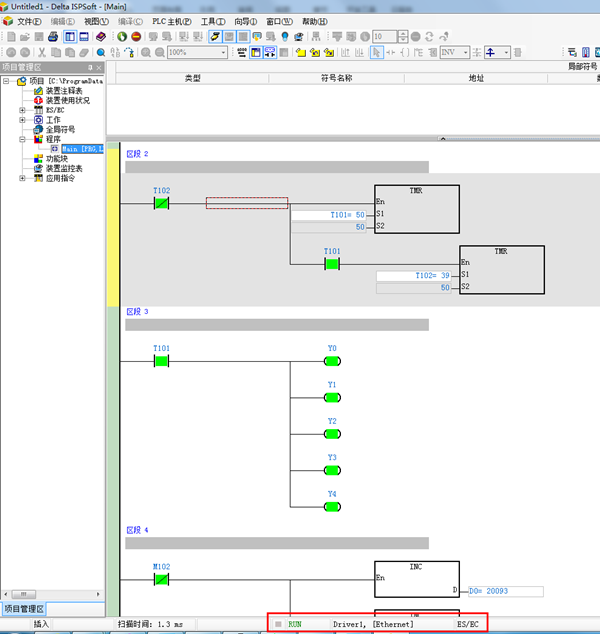

    4)上传完成后,即可开始PLC程序的运行监视等功能;

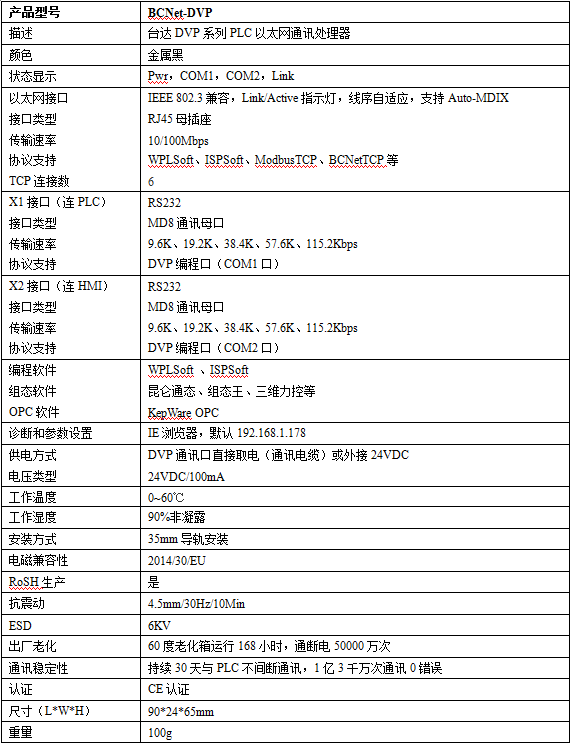

    技术参数
